折叠洗衣机电机换向器的作用

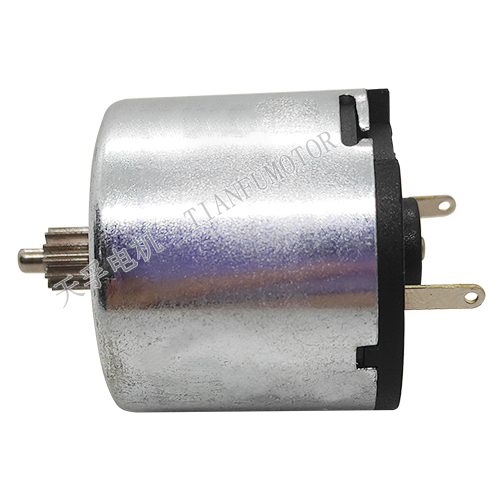

折叠洗衣机大多采用有刷直流电机来驱动，有刷直流电机是通过换向器与碳刷摩擦才能转动，换向器也叫做整流子，是折叠洗衣机电机电枢上的一个重要部件，在电机转动时起到换向的作用。下面天孚简单介绍折叠洗衣机电机换向器。

​​

折叠洗衣机电机换向装置是由一组固定在转子圆周的铜片和一组固定框架上的碳刷组成，两座固定电刷链接到外部电路，可作为电机的电流源。

换向器的工作原理

换向器是由一组固定在电机旋转轴上并连接到电枢绕组的接触条组成，当电机旋转时换向器使绕组中电流反向，对于单个绕组的电机，当轴完成半圈时绕组时电流和初始方向相反方向流过。在折叠洗衣机电机中电枢电流使固定磁场产生旋转力或转矩，在绕组上使其转动。当线圈通入电流时会在永磁体的作用下通过吸引和排斥力转动，当转到与磁铁平衡时原来通电较对应换向器的触片就会与电刷分离开，电刷连接到符合产生 推动力的线圈对应的触片下，如此重复的微型电机就不断地旋转。

​

折叠洗衣机电机换向器可大致分为四种，从开线方式分为沟型换向器与槽型换向器；根据机械强度可分为普通换向器与加固型换向器；根据内孔结构分为有衬套换向器与无衬套换向器；根据铜排材质可分为纯铜、镉钴铜与银铜。

​

折叠洗衣机换向器的作用

换向器由换向片组成圆筒形或盘形结构，铜片之间由云母或其他绝缘材料隔绝，每一铜片均与电枢绕组元件相连接，当折叠洗衣机电机的电枢转动时铜片相继同固定的碳刷相接触，每个电枢绕组元件两端连接的换向片经过碳刷时，这一个电流改变方向或改变大小的过程称为换向。假如在换向过程中假如碳刷与整流子表面接触不良，碳刷与换向片的接触面就会产生大量的火花，导致电机烧毁失效。

以上就是有关折叠洗衣机电机换向器的作用，更多有关微型直流电机资讯，请继续关注天孚微电机。
